全天候氣密【橫拉窗】 使用方法

室內側

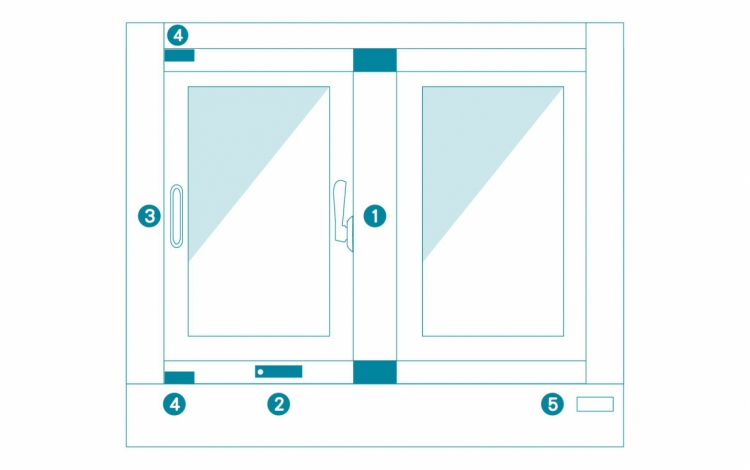

全天候氣密橫拉窗室內面

1.安全把手  2.兒童防墜裝置
3.窗戶引手  4.上下檔體  5.認證貼紙

室外側

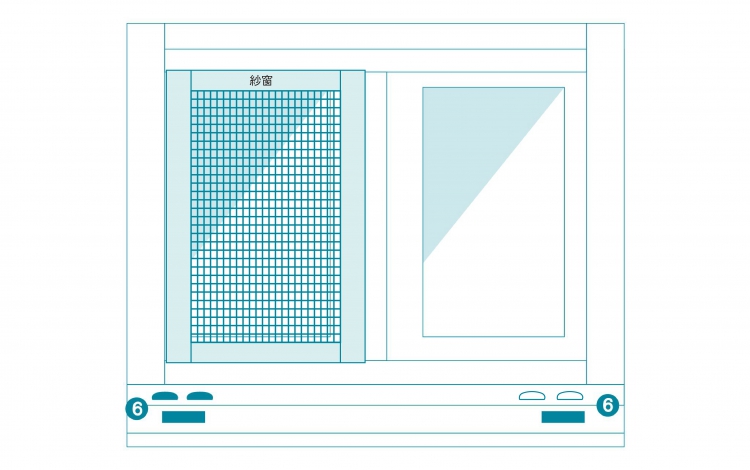

全天候氣密橫拉窗室外面

6.排水閥片&排水防蚊蟲擋片



橫拉窗軌道

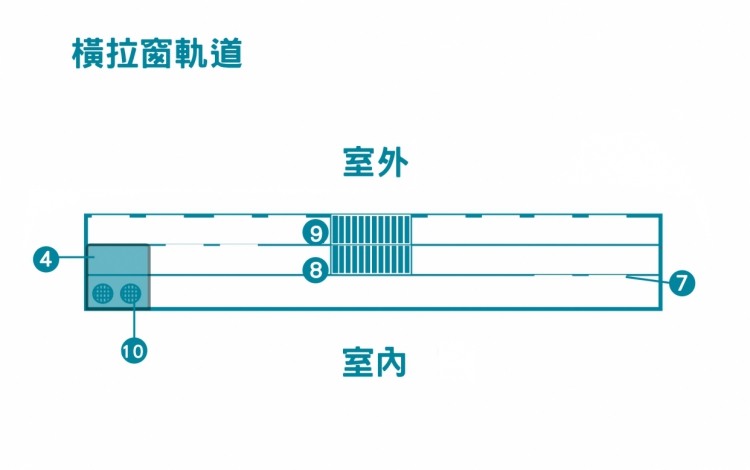

全天候氣密橫拉窗軌道

4.上下檔體  7.專利排水系統   8.專用阻風體   9.專用防蚊檔   10.排水孔蓋

全天候氣密橫拉窗配件

 1  安全把手
「人體工學」省力設計。
 2  兒童防墜裝置
窗邊安心,媽媽放心
 3  窗戶引手
省力輕便,推拉引手
 4  上下檔體
窗扇開闔,「防碰撞、不夾手」
 5  認證貼紙
原廠認證,品質有所保證
 6  排水閥片&排水防蚊蟲擋片
讓蚊蟲「不得其門而入」
 7  快速排水通道
與其圍堵不如「疏導」
 8  專用阻風體
多道「氣室」阻風擋雨
 9  紗窗防蚊檔
阻隔室外昆蟲
 10  防阻塞排水孔
雨水順流而入

1.橫拉窗安全把手 使用方法

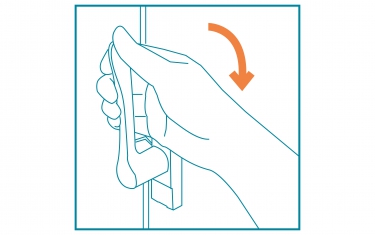

  • 全天候橫拉窗安全把手使用方法-1.往下轉動為開啟狀態

    往下轉動為開啟狀態

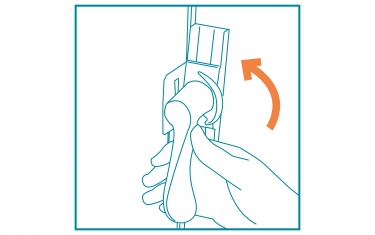

  • 全天候橫拉窗安全把手使用方法-2.往上轉動變回關閉狀態

    往上轉動變回關閉狀態

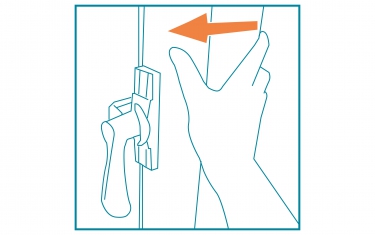

  • 全天候橫拉窗安全把手使用方法-3.把手轉至向下加闊窗框舒適好推拉

    把手轉至向下,
    加寬窗框舒適好推拉


2.兒童防墜裝置 使用方法

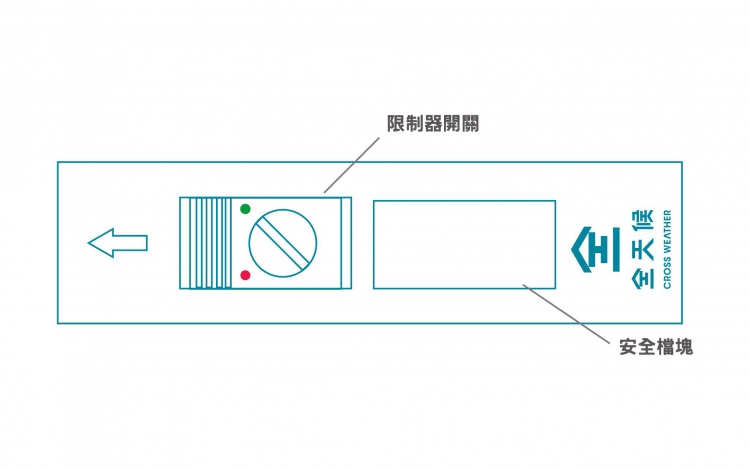

全天候橫拉窗兒童防墜裝置

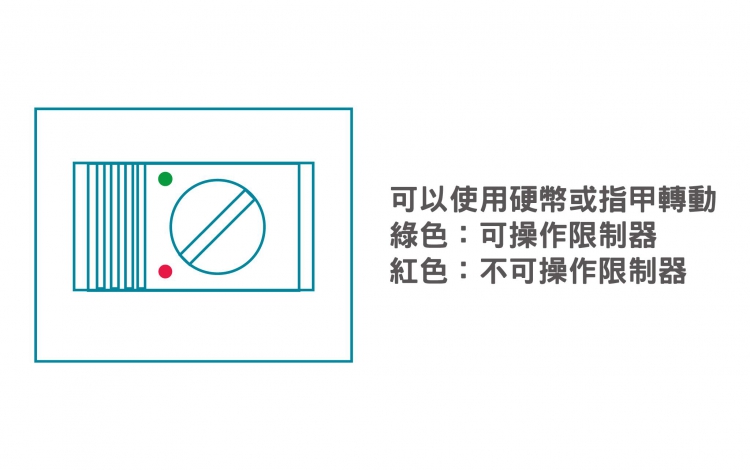

兒童防墜裝置可以使用硬幣或指甲轉動 綠色:可操作限制器 紅色:不可操作限制器

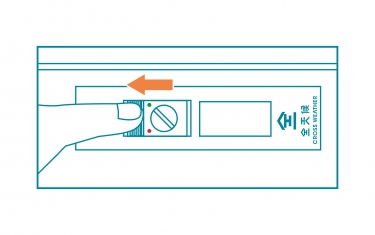

  • 全天候橫拉窗兒童防墜裝置使用方式-1.將限制器開關向左推至最底

    將限制器開關向左推至最底

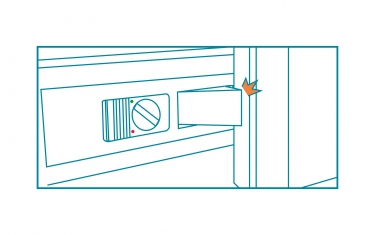

  • 全天候橫拉窗兒童防墜裝置使用方式-2.安全檔塊將自動彈起,限制窗戶開口大小

    安全檔塊將自動彈起,限制窗戶開口大小

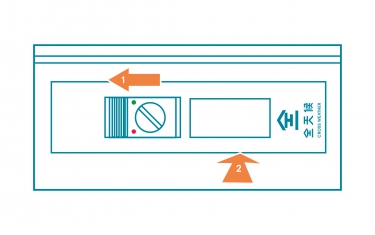

  • 全天候橫拉窗兒童防墜裝置使用方式-3.解除限制狀態時先將限制器開關往向推至最底,然後將安全檔塊壓回,鬆手讓開關回到原位

    解除限制狀態時:
    1.將限制器開關向左推至最底
    2.將安全檔塊壓回,鬆手讓開關回到原位


3.橫拉窗扇 內拆方式

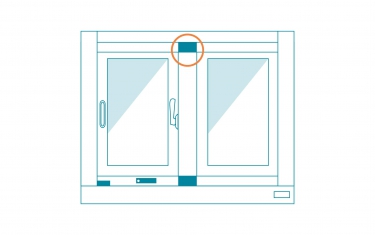

  • 全天候橫拉窗窗扇內拆方式-2.將阻風檔螺絲鬆開

    上阻風檔位置

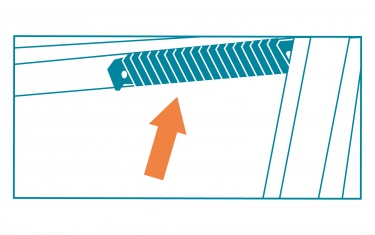

  • 全天候橫拉窗窗扇內拆方式-1.確認上方阻風體位置

    確認上阻風檔位置

  • 全天候橫拉窗窗扇內拆方式-3.推開阻風檔讓窗扇可拆卸

    左右移開阻風檔讓窗扇可拆卸

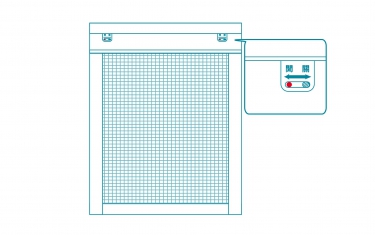

  • 全天候橫拉窗窗扇內拆方式-5.拆卸紗窗前,請先將紗窗上方二邊防脫落裝進行解鎖,綠色為可拆卸狀態,紅色為不可拆卸狀態

    拆卸紗窗前,請先將紗窗上方 二邊防脫落裝置轉為綠色可拆 卸狀,紅色為不可拆卸狀態 

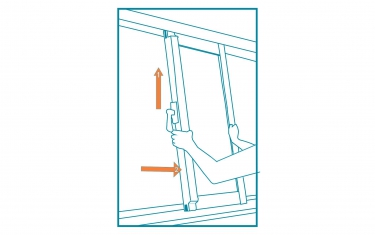

  • 全天候橫拉窗窗扇內拆方式-6.雙手捉緊窗扇向上提,往室內方向拆卸

    如何拆卸窗扇    
    1.雙手捉緊窗扇向上提
    2.往室內方向拆卸  

  • 全天候橫拉窗窗扇內拆方式-7.重新安裝窗扇,先窗扇上方對準軌道卡入,窗扇下方對準軌道後發出「喀」聲代表安裝完成

    重新安裝窗扇       
    1.窗扇上方對準軌道卡入 
    2.窗扇下方對準軌道後下壓
    發出「喀」聲代表安裝完成

全天候氣密推開窗 使用方法

室內側

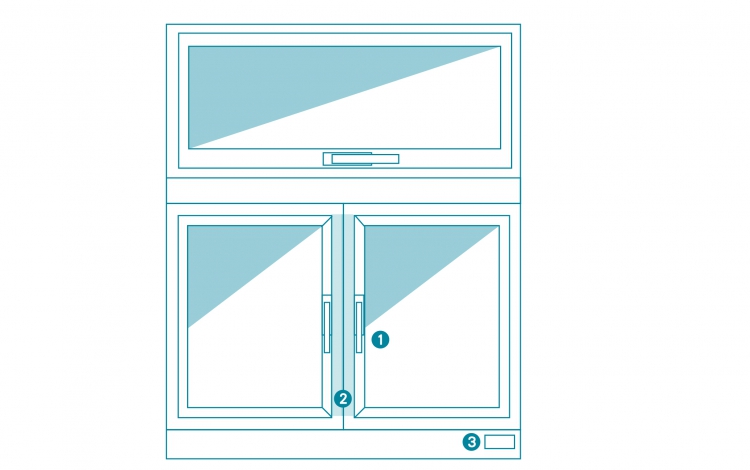

全天候氣密推開窗室內面

1.安全把手  2.兒童防墜裝置  3.認證貼紙

室外側

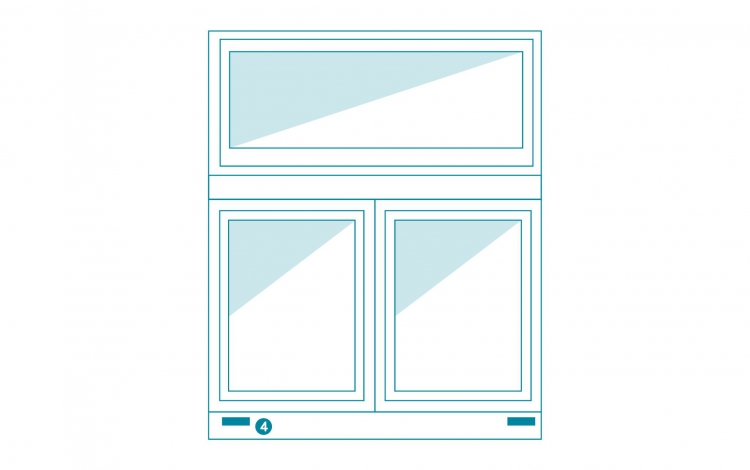

全天候氣密推開窗室外面

4.排水閥片&排水防蚊蟲擋片



全天候氣密推開窗配件

 1  安全把手
「人體工學」省力設計。
 2  兒童防墜裝置
窗邊安心,媽媽放心
 3  認證貼紙
原廠認證,品質有所保證
 4  排水閥片&排水防蚊蟲擋片
排水同時蚊蟲「不得其門而入」




1.安全把手使用方法

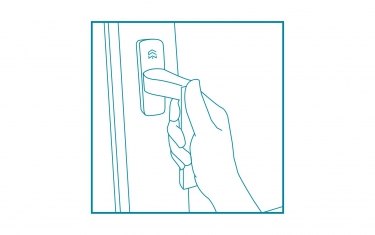

  • 全天候氣密推開窗安全把手使用方法-1.把手向下處於鎖定狀態

    把手向下處於鎖定狀態

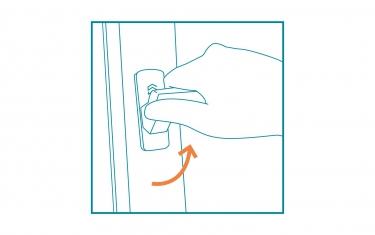

  • 全天候氣密推開窗安全把手使用方法-2.把手往上轉至水平解開限制

    把手往上轉至水平解開限制

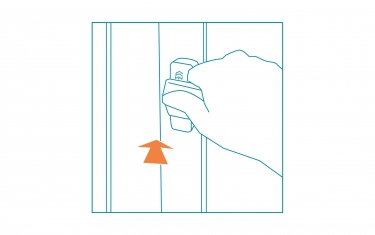

  • 全天候氣密推開窗安全把手使用方法-3.向外推開即可打開

    向外推開即可打開
    強風時應關窗,避免風力夾傷




2.兒童防墜裝置 使用方法

解除防墜裝置限制

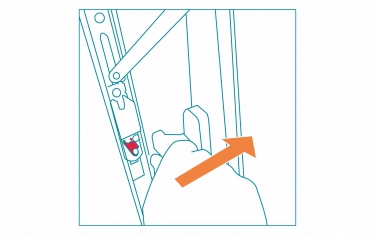

  • 全天候氣密推開窗兒童防墜裝置使用方法-1.推開窗戶

    1.推開窗戶

  • 全天候氣密推開窗兒童防墜裝置使用方法-2.窗戶開至最大,將限制器卡至最底

    2.窗戶開至最大,
    將限制器卡住至最底


  • 全天候氣密推開窗兒童防墜裝置使用方法-3.限制器向下拉 後轉動紅色限制器,轉至綠色

    3.限制器向下拉
    後轉動紅色限制器,露出綠點

  • 全天候氣密推開窗兒童防墜裝置使用方法-4.關上窗戶至緊閉狀態

    4.關上窗戶至緊閉狀態

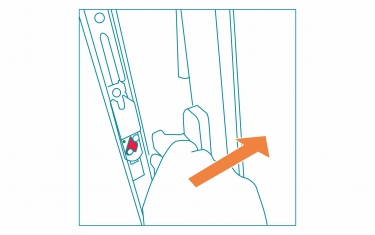

  • 全天候氣密推開窗兒童防墜裝置使用方法5.再次推開完成分離

    5.再次推開完成分離

啟用防墜裝置限制


  • 全天候氣密推開窗兒童防墜裝置使用方法-1.兒童防墜裝置處於解除狀態

    1.兒童防墜裝置處於解除狀態

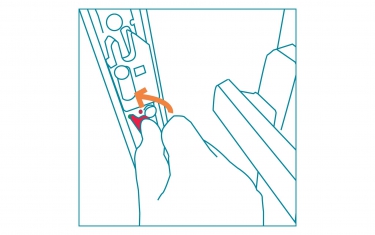

  • 全天候氣密推開窗兒童防墜裝置使用方法-2.關上窗戶至緊閉狀態

    2.轉動紅色限制器,露出紅點

  • 全天候氣密推開窗兒童防墜裝置使用方法3.關上窗戶至緊閉狀態

    3.關上窗戶至緊閉狀態

  • 全天候氣密推開窗兒童防墜裝置使用方法4.再次推開完成分離

    4.再次推開開啟限制




3.三段式四連桿(選配) 使用方法

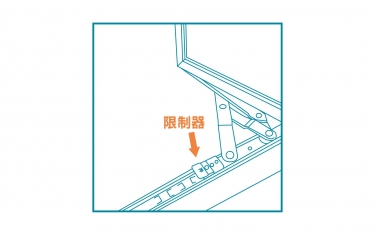

  • 全天候氣密推開窗三段四連桿使用方法-1.三段四連桿位置示意圖

    三段式四連桿通常為於下方

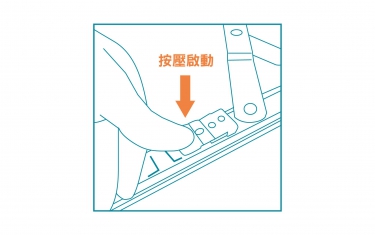

  • 全天候氣密推開窗三段四連桿使用方法-2.使用三段四連桿時須按壓開關才可啟用

    使用三段式四連桿時
    須按壓開關才可啟用

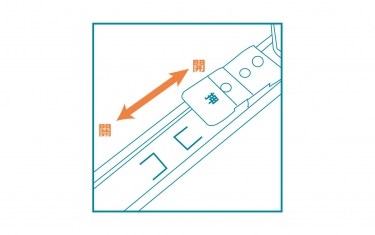

  • 全天候氣密推開窗三段四連桿使用方法-3.在「押」上保持按壓,即可選擇四連桿動作

    在「押」上保持按壓,
    即可選擇四連桿狀態

產品保固說明

保固對象:全天候產品標準規範使用五金零配件(標準規範係依全天候官網公告之標準項目)

保固內容如下:

一、 產品由全天候原廠或特約經銷商出廠保固一年,保固服務將由全天候原廠或特約經銷商負責執行。

二、 產品如在正常使用下,如因材質瑕疵並經本公司檢驗後非屬人為損壞,則本公司提供保固服務進行免費維修;保固服務將視現場五金零配件實際狀況,採更換五金零配件或以調整方式處理。

三、 下列情況不在保固範圍內,客戶如需服務則酌收材料與人工服務費。

  1. 法定保固並不適用於非經本公司授權之銷售組織,或未依照本公司公告知之使用方式,正常使用本產品所造成之損壞,係指人為因素而導致故障毀損者;以及任何非產品規範之五金零配件所做改裝皆不在法定保固範圍內。
  2. 如遇不可抗力因素、天災及人為破壞造成故障毀損。
  3. 產品已逾保固年限。
  4. 全天候原廠僅為物料產品供應商,並不負責實際門窗之安裝工程,固本保固服務,不涵蓋因安裝工程 (如:立窗水平、固定片安裝、嵌縫、拆紙、塞水路、玻璃安裝等有關事項)不良,所衍生之損壞或維修服務。
  5. 特約經銷商或施工廠商因施工不良造成的瑕疵,則不在產品保固範圍。
  6. 產品如有搭配使用非本公司設計與製造之併料、併窗或經擅自拆卸、修改、變更、併裝,或加裝非標準零配件者。
  7. 螺絲、附鎖之鑰匙、紗網、標籤、膠條、孔塞等屬消耗品。
  8. 產品如有超出全天候官網公布之最大製造範圍者,不予納入保固服務 (為維護產品之耐用性與安全性,本公司產品均訂定有製造範圍限制,故請依各產品之限制進行規劃設計,以確保門窗使用安全)。
  9. 保固僅限於台、澎、金、馬地區之產品。

四、 保固於產品交付簽屬日後起算一年(日曆天365日)後自動失效。

五、 本公司保有本條款調整之權利,保固條款與最新內容依全天候官網公布之訊息為準;保固條款如有調整,將不溯及先前已銷售之產品。
