多功能無障礙 8系列橫拉窗

全天候 多功能無障礙 8系列

8110窗型適用於大跨距窗型，多用在書房、客廳、主臥房…等鋁窗戶、8210窗型以落地窗為大宗，搭配單層玻璃與膠合…等形成落地氣密窗，8510則以複層玻璃或多層膠合玻璃為主，8系列窗型15公分外框尺寸設計，雙層窗扇，隔音及防颱效果雙倍強化，特別針對西曬有超越單層窗的隔熱效果，將太陽熱能阻隔在室外，不影響室內溫度提高更超越一般鋁門窗性能氣密窗等級。

客人評價:
非常驚喜的隔音效果，解決多年的躁音，超好服務，大品牌品質真的好的沒話說，雙層窗真的讚。

多功能無障礙 8系列

房子買了好多年，終於有人肯睡路旁這一間

窗外公車、救護車、機車，都變無聲電影！

- 王牌全天候守護您 -

全天候 8系列橫拉窗 型號

王牌全天候隔音氣密橫拉窗

全天候 8系列橫拉窗 特色

  • 全天候8系列雙層窗戶加倍隔音

    雙重隔音 四層減噪

    創造寧靜舒適空間

    氣密, 水密, 防颱, 抗噪音, 抗強風, 防沙塵, 防撞

    寬距五槽軌道，可以規畫「內」、「外」兩道複層玻璃氣密窗設計，「雙重」隔音；「四層」減噪，隔離所有非振動性的噪音，享受絕對安安靜靜的生活。

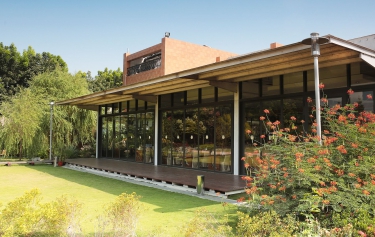

  • 高載重多變化

    用窗扇創造生活新格局

    多用途室內外規劃 享受空間自由

    便利

    可運用於大型落地窗設計，享受最大程度的視野景觀，不僅作為陽台對外窗還能當作內部隔間使用，提升自由規劃與擴大空間設計，豐富生活機能。

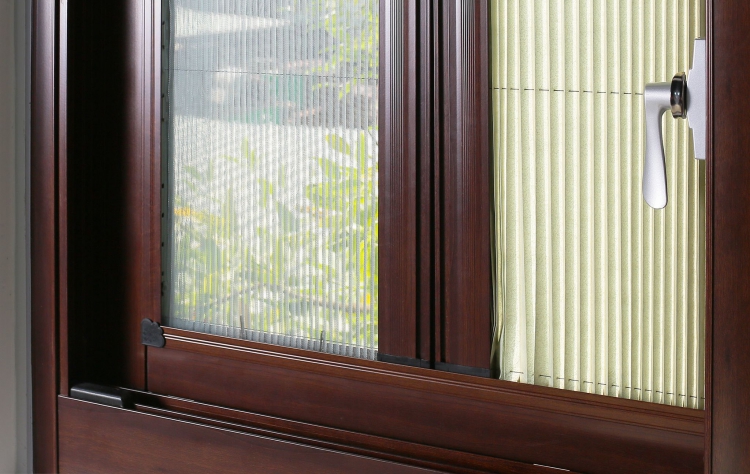

  • 複層玻璃斷冷斷熱超節能

    你家的電費 靠氣密窗來省

    斷冷斷熱 超節能

    節能,抗噪音,防盜,

    單、雙道複層玻璃氣密窗設計，加上可自由調整所在軌道的遮陽紗窗/簾。複層中空玻璃斷冷、斷熱，遮陽簾阻絕紫外線，省電節能效果一級棒。

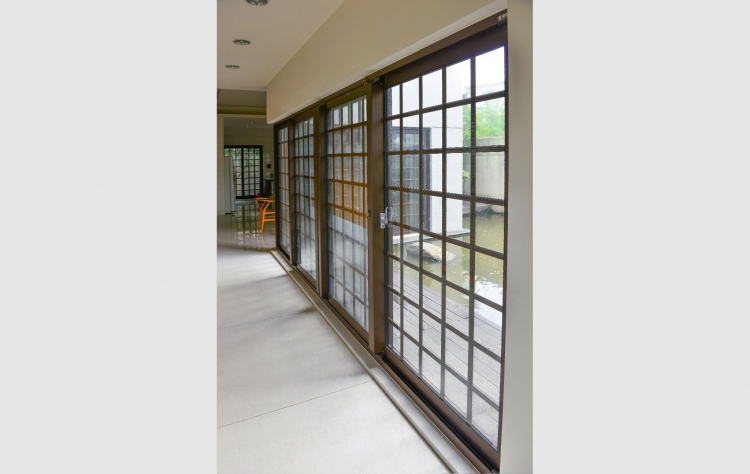

  • 落地窗大跨距開口視野盡收眼底

    一眼看盡 感受更加靠近

    大跨距開口 視野盡收眼底

    景觀, 便利, 抗強風, 高載重

    五道不鏽鋼軌設計，窗扇可達10片之多，收納單邊可塑造超大景觀視野。專用不鏽鋼軌搭配高載重可調式雙培林輪設計，輕鬆開闔滑溜順暢。

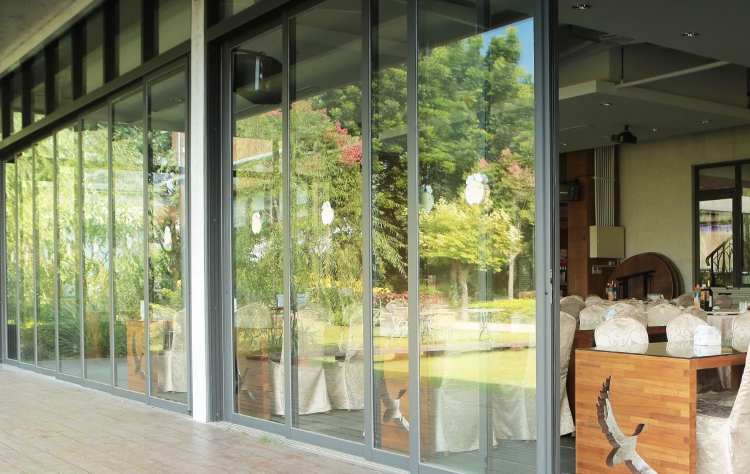

  • 全天候８系列無障礙軌道

    出入無障礙 通行不意外

    地平線由室內一路延伸到戶外

    便利

    專利地平軌道設計，身障輪椅都能輕鬆自在通過，再也不必被落地窗突起的軌道阻礙絆倒，六片、八片開啟後可達總寬2/3，便於大型物件或汽車出入。

王牌全天候隔音氣密橫拉窗

作品實績

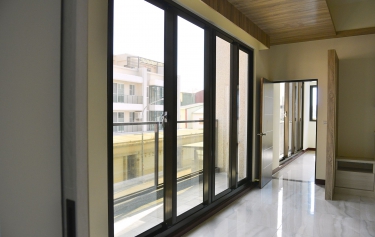

王牌全天候隔音氣密橫拉窗(四拉落地窗)

鄰近校區不怕吵

新營區的王公館位處於校區附近視野佳，但孩童上下課鐘聲、嬉笑打鬧聲難免影響居住生活品質，運用王牌全天候氣密窗不僅讓景色優美於前更能享受生活的寧靜感.....

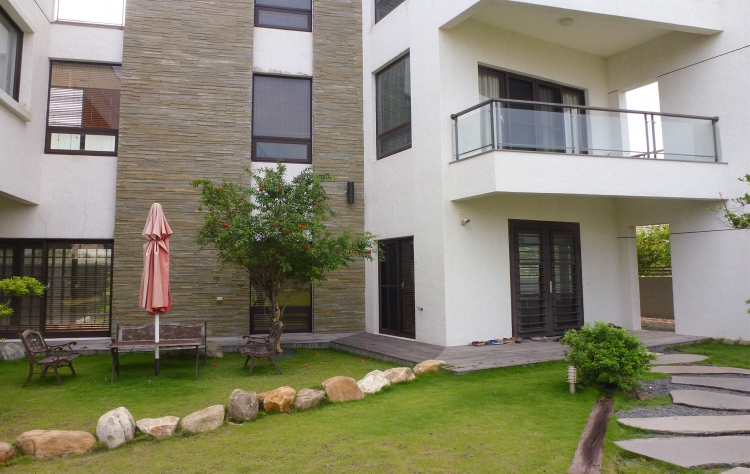

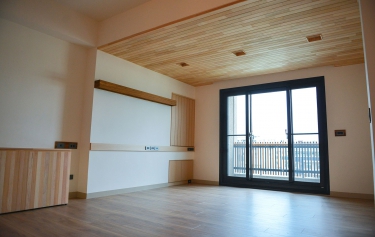

王牌全天候隔音氣密橫拉窗(落地雙層窗)

睡馬路邊依然靜悄悄

仁德區的五層樓獨棟住宅鄰近大馬路，汽機車聲絡繹不絕十分吵雜，因為主人十分重視睡眠及居住生活品質，所以採用王牌全天候氣密雙層窗，創造全面的居家寧靜及良好的睡眠品質，縱使臥室位於馬路旁依然一整夜安眠靜悄悄.....

王牌全天候隔音氣密橫拉窗(無障礙落地窗)

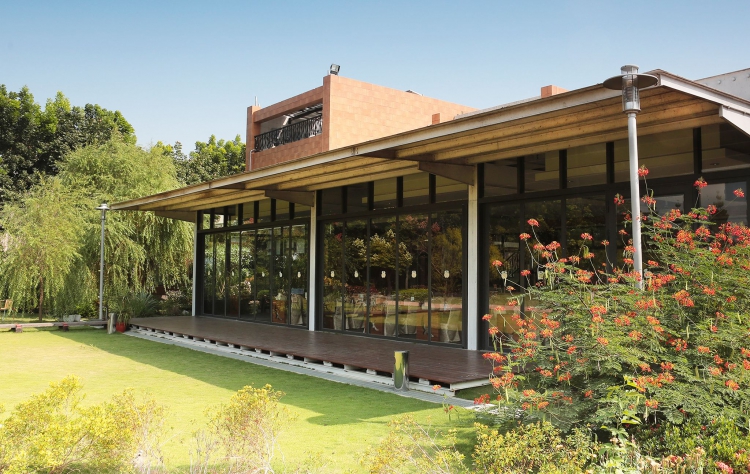

戶外式景觀餐廳

台南市新營區庭園餐廳位於長榮路上，有別於一般建築，大片落地窗緊鄰後花園的設計，使顧客在用餐之餘也可以欣賞到田園之美。一般市面上很難見到五拉大型落地窗，除了結構設計上的難度，再加上載重問題，唯有王牌全天候氣密窗能滿足這樣的需求....

歡迎來電，我們將提供專業規劃及丈量。

或提供詳細資訊、照片或設計圖及您寶貴的意見到「聯絡我們」 ，我們將儘速與您聯絡。


撥打電話

官方line
官方fb

寒流來襲，又要買膠帶貼窗縫了嗎？

讓北風不再冷凍你家

- 王牌全天候守護您 -
全天候橫拉窗外框組件

全天候 橫拉窗 外框組件特性

 O - 01  防水、防風專用阻風體
多道「氣室」阻風擋雨。
 O - 02  防水布黏合框體縫隙
讓水無法「趁虛」而入。
 O - 03  防盜安全勾鎖設計
[安全防護」、盜賊難入。
 O - 04  強化框體結構配件
窗框橫縱四端「穩固」。
 O - 05  空心結構增加隔音強度
多層「屏障」阻隔噪音。
 O - 06  安全防撞、通氣檔體
窗扇開闔，「防碰撞、不夾手」。
 O - 07  紗窗防蚊檔
蚊蟲的「五百障礙賽」。

全天候 橫拉窗 內框組件特性

 I - 01  窗扇防脫落裝置
強風「拿不走」你家的窗扇。
 I - 02  紗窗防墜裝置
「杜絕」紗窗常跳樓。
 I - 03  內框包覆式結構堅固
古法心用「榫接」結構。
 I - 04  導塊接角無縫隙
讓接角穿上「防風雨衣」。
 I - 05  防水孔塞
讓雨水「無孔」可入。
 I - 06  高載重培林輪
窗扇「好、推、拉」的關鍵。
 I - 07  立支封孔蓋
上下都封、讓水無處通。
 I - 08  兒童防墜裝置
窗邊」安心、媽媽放心。
 I - 09  省力輕便，推拉引手
門窗「推拉」，不用吸盤手。

 部份功能依環境及客戶需求進行選配

全天候橫拉窗外框組件

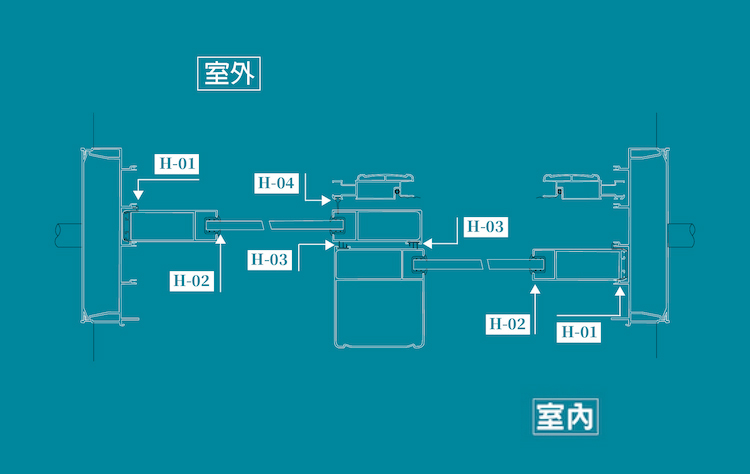

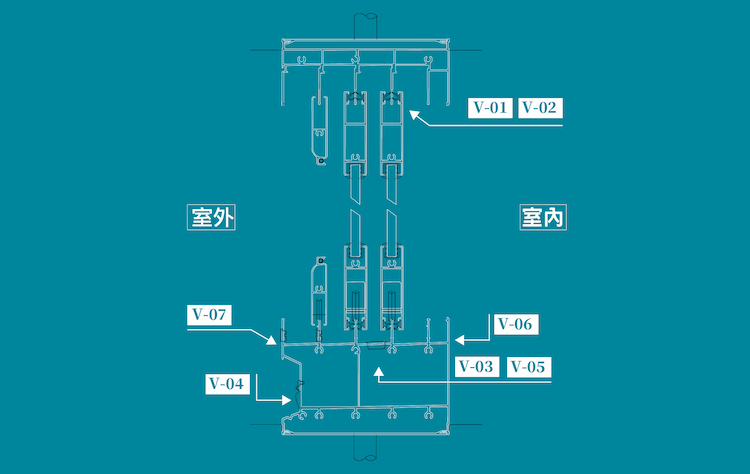

全天候 橫拉窗 縱向／橫向特性

全天候 橫拉窗 其他組件特性

加大框料  P - 01
安全加大把手  P - 02
窗扇防脫落裝置  P - 03
框料抗變形構件  P - 04
磁磚溝施工止線條  P - 05
窗型快速變換  P - 06
舊換新乾式施工免水泥  P - 07

全天候 專業設計、卓越性能

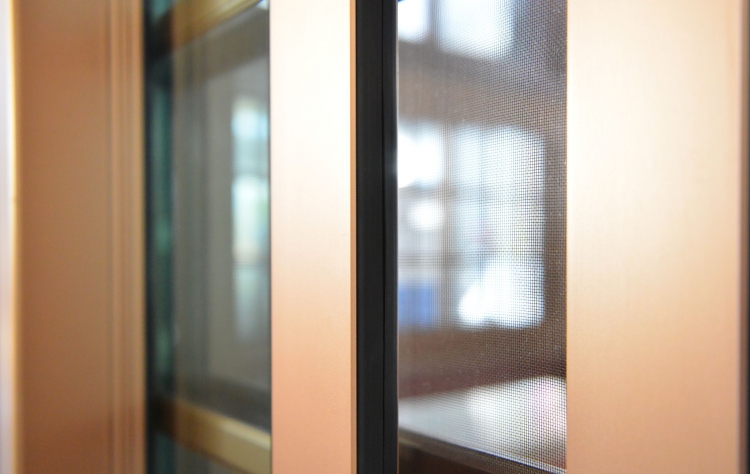

 P - 01  加大框料提高耐受性
面積加倍、「抗力」加倍。

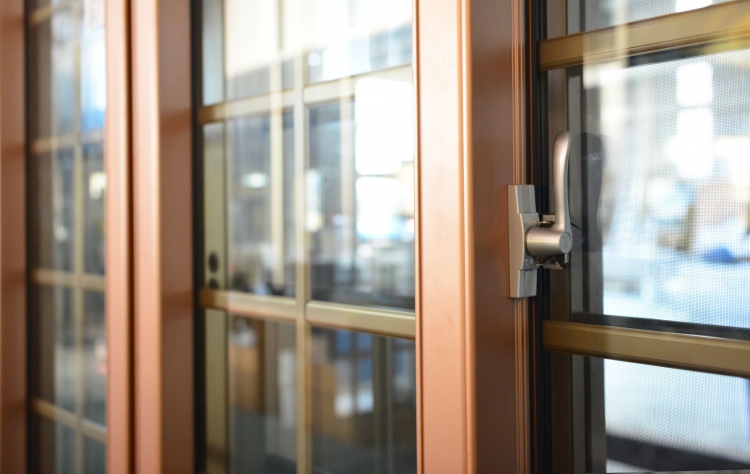

 P - 02  加大把手增加強度
「人體工學」省力設計。

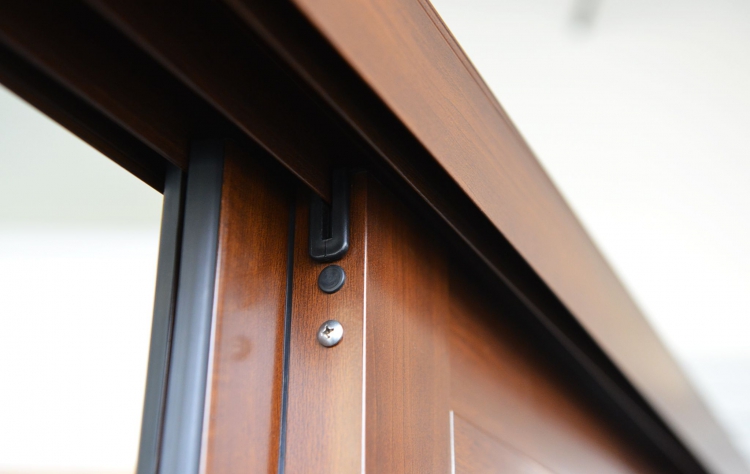

 P - 03  窗扇防脫落裝置
強風「拿不走」你家的窗扇。

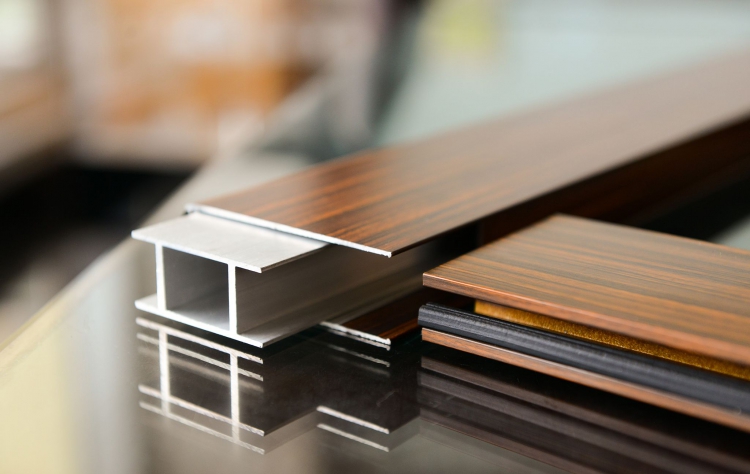

 P - 04  框料抗變形構件
兩倍「強度」、「雙倍」安心。

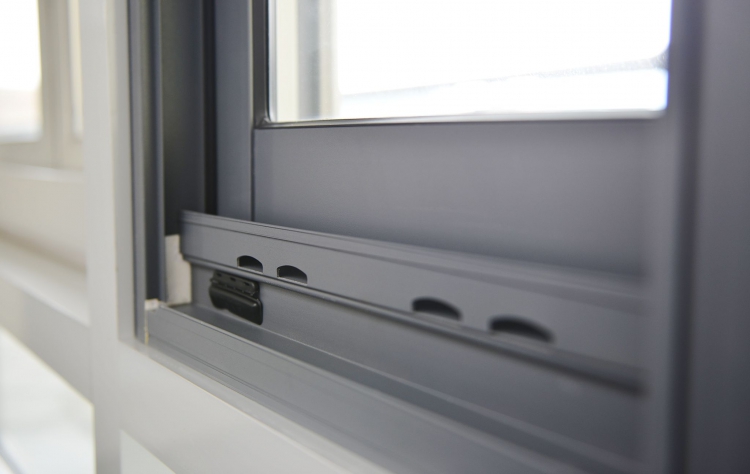

 P - 05  磁磚溝施工止線條
施工「完善」、門窗「妥善」。

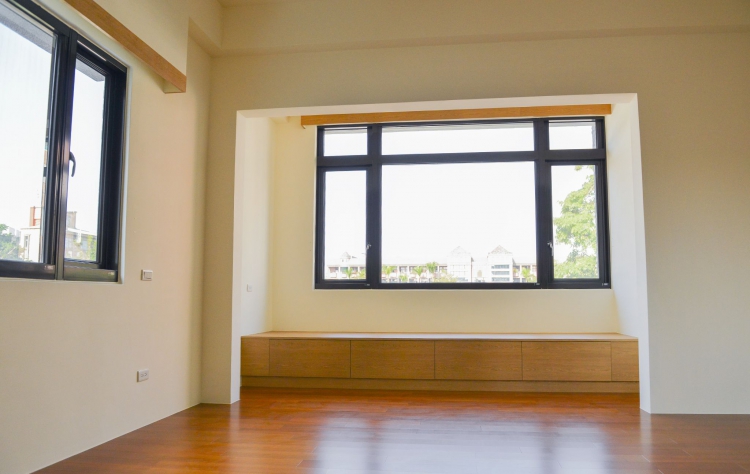

 P - 06  活動、固定互換便利
窗型「變換」、彈指之間。
 P - 07  乾式施工免水泥
「舊窗換新窗」不再讓家變工地。

 部份功能依環境及客戶需求進行選配

周密的守護，需要更多的堅持

因為我們堅持，所以才能承諾

- 王牌全天候守護您 -

全天候 8系列 規格說明

全天候8系列 規格＆性能

系列 外框 cm 內框 紗窗 性能試驗
面寬 cm 玻璃槽 mm 位置 樣式 水密 氣密 抗風壓 隔音STC/dB (玻璃 mm)
8510 15 7.5 24 內外皆可 同內框紗窗 50 2 360 ≃43 (複層膠合/20) Rw
8210 15 7.5 15 內外皆可 同內框紗窗 50 2 360 -
8110B 15 7 13 內外皆可 同內框紗窗/標準紗窗 50 2 360 -
8110 15 5 13 內外皆可 同內框紗窗/標準紗窗 50 2 360 -

1.本測試數據僅限於實驗室之環境，實際效果會因現場環境(音源大小、遠近、頻率、氣候...等)、建築物之建材(牆面厚度、材質...等)、尺寸規格、施工方式等因素影響。
2.STC(Sound Transmission Class)為「聲音穿透等級」，是最普遍的隔音值評判標準，用於評定隔間的聲音傳送時的能量消耗與損失，STC的數值越大，表示該結構體對於聲音在空氣中傳送的隔絕越佳。
3.≃代表漸近等於，實際隔音數據受現場環境影響。

 了解更多隔音原理及方法：
改善噪音，隔音門、隔音窗有用嗎？選購隔音產品先了解隔音原理
鄰居噪音超惱人？淺談隔音法規及有效斷絕噪音的隔音方法！

全天候8系列 外框用料

外框
用料		 上橫料 中腰料 固定用料 下橫料 邊立料 外框蓋料
上固 中隔支 上橫 下橫
8110 FW001501 FW001515 BBFW1212 BSFW0294 FW001505 FW001503 FW001537 FW001531
8110B
8210
8510

全天候8系列 內框用料

外框
用料		 上橫料 中腰料 固定用料 下橫料 邊立料 外框蓋料
上固 中隔支 上橫 下橫
8110 FW001501 FW001515 BBFW1212 BSFW0294 FW001505 FW001503 FW001537 FW001531
8110B
8210
8510

全天候8系列 紗窗用料

紗窗
用料		 標準 同內框紗窗 紗格
上/下橫料 中腰料 立料 上橫料 中腰料 下橫料 小勾 碰料 邊立料 收邊 格子
左 右
單 防盜 標準 小把手 平把手 標準 小把手 平把手 平面 小把手
8110 FW008463 FW08260 FW008473 FW08051 FW08061 FW08052 FW008356 N/A FW008059A N/A FW08569 FW008057A N/A FW08567 FW08054A N/A DG002139  DG002114+DG002005 + DG002006
8110B FW008478 FW008366 FW08069 N/A FW08067 N/A FW08064
8210 N/A FW009151 FW009152 FW009152 FW009176 FW008485 FW009179 FW009173+FW009331 FW009174+FW009331 FW009177 FW009173+FW009332 FW009174+FW009332 FW009174 FW009173 FW009301+FW009314 DG002007+DG002008+DG002001
8510 FW009166 FW009169 FW009163+FW009331 FW009164+FW009331 FW009167 FW009163+FW009332 FW009164+FW009332 FW009164 FW009163

全天候 8系列 製造規範

All
|
8110
|
8110B
|
8210
|
8510
王牌全天候隔音氣密橫拉窗(二拉)
8110 二拉
最小製造範圍
600*450
最大製造範圍
1800*1800
基本才
8
玻璃單片面積≦m2
1.2
玻璃單片重量≦kg
25
王牌全天候隔音氣密橫拉窗(二拉上固定)
8110 二拉上固定
最小製造範圍
600*1300
最大製造範圍
1800*2200
基本才
16
玻璃單片面積≦m2
0.9
玻璃單片重量≦kg
23
王牌全天候隔音氣密橫拉窗(三拉)
8110 三拉
最小製造範圍
1500*450
最大製造範圍
2700*1800
基本才
12
玻璃單片面積≦m2
0.9
玻璃單片重量≦kg
23
王牌全天候隔音氣密橫拉窗(三拉上固定)
8110 三拉上固定
最小製造範圍
1500*1300
最大製造範圍
2700*2200
基本才
24
玻璃單片面積≦m2
0.8
玻璃單片重量≦kg
21
王牌全天候隔音氣密橫拉窗(四拉)
8110 四拉
最小製造範圍
1800*450
最大製造範圍
3300*1800
基本才
16
玻璃單片面積≦m2
0.8
玻璃單片重量≦kg
21
王牌全天候隔音氣密橫拉窗(四拉上固定)
8110 四拉上固定
最小製造範圍
1800*1300
最大製造範圍
3300*2200
基本才
32
玻璃單片面積≦m2
0.7
玻璃單片重量≦kg
18
王牌全天候隔音氣密橫拉窗(六拉)
8110 六拉
最小製造範圍
2600*450
最大製造範圍
3800*1700
基本才
24
玻璃單片面積≦m2
0.55
玻璃單片重量≦kg
15
王牌全天候隔音氣密橫拉窗(六拉上固定)
8110 六拉上固定
最小製造範圍
2600*1300
最大製造範圍
3800*2100
基本才
48
玻璃單片面積≦m2
0.5
玻璃單片重量≦kg
13
王牌全天候隔音氣密橫拉窗(八拉)
8110 八拉
最小製造範圍
3500*1000
最大製造範圍
5200*1600
基本才
32
玻璃單片面積≦m2
0.55
玻璃單片重量≦kg
15
王牌全天候隔音氣密橫拉窗(八拉上固定)
8110 八拉上固定
最小製造範圍
3500*1600
最大製造範圍
5200*2000
基本才
64
玻璃單片面積≦m2
0.5
玻璃單片重量≦kg
13
王牌全天候隔音氣密橫拉窗(二拉)
8110B 二拉
最小製造範圍
600*450
最大製造範圍
2000*1900
基本才
8
玻璃單片面積≦m2
1.8
玻璃單片重量≦kg
40
王牌全天候隔音氣密橫拉窗(二拉上固定)
8110B 二拉上固定
最小製造範圍
600*1300
最大製造範圍
2000*2400
基本才
16
玻璃單片面積≦m2
1.3
玻璃單片重量≦kg
36
王牌全天候隔音氣密橫拉窗(三拉)
8110B 三拉
最小製造範圍
1600*450
最大製造範圍
3000*1900
基本才
12
玻璃單片面積≦m2
1.3
玻璃單片重量≦kg
36
王牌全天候隔音氣密橫拉窗(三拉上固定)
8110B 三拉上固定
最小製造範圍
1600*1300
最大製造範圍
3000*2400
基本才
24
玻璃單片面積≦m2
1.2
玻璃單片重量≦kg
32
王牌全天候隔音氣密橫拉窗(四拉)
8110B 四拉
最小製造範圍
1900*450
最大製造範圍
3600*1900
基本才
16
玻璃單片面積≦m2
1.2
玻璃單片重量≦kg
32
王牌全天候隔音氣密橫拉窗(四拉上固定)
8110B 四拉上固定
最小製造範圍
1900*1300
最大製造範圍
3600*2400
基本才
32
玻璃單片面積≦m2
1.0
玻璃單片重量≦kg
28
王牌全天候隔音氣密橫拉窗(六拉)
8110B 六拉
最小製造範圍
3000*450
最大製造範圍
4800*1900
基本才
24
玻璃單片面積≦m2
1.0
玻璃單片重量≦kg
28
王牌全天候隔音氣密橫拉窗(六拉上固定)
8110B 六拉上固定
最小製造範圍
3000*1300
最大製造範圍
4800*2400
基本才
48
玻璃單片面積≦m2
0.9
玻璃單片重量≦kg
24
王牌全天候隔音氣密橫拉窗(八拉)
8110B 八拉
最小製造範圍
4000*1000
最大製造範圍
5800*1800
基本才
32
玻璃單片面積≦m2
1.0
玻璃單片重量≦kg
28
王牌全天候隔音氣密橫拉窗(八拉上固定)
8110B 八拉上固定
最小製造範圍
4000*1600
最大製造範圍
5800*2200
基本才
64
玻璃單片面積≦m2
0.9
玻璃單片重量≦kg
24
王牌全天候隔音氣密橫拉窗(二拉)
8210 二拉
最小製造範圍
700*500
最大製造範圍
2400*2400
基本才
8
玻璃單片面積≦m2
3.0
玻璃單片重量≦kg
80
王牌全天候隔音氣密橫拉窗(二拉上固定)
8210 二拉上固定
最小製造範圍
600*1300
最大製造範圍
2400*2900
基本才
16
玻璃單片面積≦m2
2.8
玻璃單片重量≦kg
75
王牌全天候隔音氣密橫拉窗(三拉)
8210 三拉
最小製造範圍
1600*500
最大製造範圍
3800*2400
基本才
12
玻璃單片面積≦m2
2.8
玻璃單片重量≦kg
75
王牌全天候隔音氣密橫拉窗(三拉上固定)
8210 三拉上固定
最小製造範圍
1600*1300
最大製造範圍
3800*2900
基本才
24
玻璃單片面積≦m2
2.6
玻璃單片重量≦kg
70
王牌全天候隔音氣密橫拉窗(四拉)
8210 四拉
最小製造範圍
1900*500
最大製造範圍
4400*2400
基本才
16
玻璃單片面積≦m2
2.6
玻璃單片重量≦kg
70
王牌全天候隔音氣密橫拉窗(四拉上固定)
8210 四拉上固定
最小製造範圍
1900*1300
最大製造範圍
4400*2900
基本才
32
玻璃單片面積≦m2
2.4
玻璃單片重量≦kg
65
王牌全天候隔音氣密橫拉窗(六拉)
8210 六拉
最小製造範圍
3000*500
最大製造範圍
5200*2400
基本才
24
玻璃單片面積≦m2
2.4
玻璃單片重量≦kg
65
王牌全天候隔音氣密橫拉窗(六拉上固定)
8210 六拉上固定
最小製造範圍
3000*1300
最大製造範圍
5200*2900
基本才
48
玻璃單片面積≦m2
2.2
玻璃單片重量≦kg
60
王牌全天候隔音氣密橫拉窗(八拉)
8210 八拉
最小製造範圍
4000*1000
最大製造範圍
6000*2200
基本才
32
玻璃單片面積≦m2
2.4
玻璃單片重量≦kg
65
王牌全天候隔音氣密橫拉窗(八拉上固定)
8210 八拉上固定
最小製造範圍
4000*1600
最大製造範圍
6000*2800
基本才
64
玻璃單片面積≦m2
2.2
玻璃單片重量≦kg
60
王牌全天候隔音氣密橫拉窗(二拉)
8510 二拉
最小製造範圍
700*500
最大製造範圍
2400*2400
基本才
8
玻璃單片面積≦m2
3.0
玻璃單片重量≦kg
80
王牌全天候隔音氣密橫拉窗(二拉上固定)
8510 二拉上固定
最小製造範圍
600*1300
最大製造範圍
2400*2900
基本才
16
玻璃單片面積≦m2
2.8/dd>
玻璃單片重量≦kg
75
王牌全天候隔音氣密橫拉窗(三拉)
8510 三拉
最小製造範圍
1600*500
最大製造範圍
3800*2400
基本才
12
玻璃單片面積≦m2
2.8
玻璃單片重量≦kg
75
王牌全天候隔音氣密橫拉窗(三拉上固定)
8510 三拉上固定
最小製造範圍
1600*1300
最大製造範圍
3800*2900
基本才
24
玻璃單片面積≦m2
2.6
玻璃單片重量≦kg
70
王牌全天候隔音氣密橫拉窗(四拉)
8510 四拉
最小製造範圍
1900*500
最大製造範圍
4400*2400
基本才
16
玻璃單片面積≦m2
2.6
玻璃單片重量≦kg
70
王牌全天候隔音氣密橫拉窗(四拉上固定)
8510 四拉上固定
最小製造範圍
1900*1300
最大製造範圍
4400*2900
基本才
32
玻璃單片面積≦m2
2.4
玻璃單片重量≦kg
65
王牌全天候隔音氣密橫拉窗(六拉)
8510 六拉
最小製造範圍
3000*500
最大製造範圍
5200*2400
基本才
24
玻璃單片面積≦m2
2.4
玻璃單片重量≦kg
65
王牌全天候隔音氣密橫拉窗(六拉上固定)
8510 六拉上固定
最小製造範圍
3000*1300
最大製造範圍
5200*2900
基本才
48
玻璃單片面積≦m2
2.2
玻璃單片重量≦kg
60
王牌全天候隔音氣密橫拉窗(八拉)
8510 八拉
最小製造範圍
4000*1000
最大製造範圍
6000*2200
基本才
32
玻璃單片面積≦m2
2.4
玻璃單片重量≦kg
65
王牌全天候隔音氣密橫拉窗(八拉上固定)
8510 八拉上固定
最小製造範圍
4000*1600
最大製造範圍
6000*2800
基本才
64
玻璃單片面積≦m2
2.2
玻璃單片重量≦kg
60

為提供更好的服務品質，我們將依客戶需求提供「產品型錄」、「消費者檢修手冊」、「組合圖」、「態樣圖」、「區塊圖」、「五金擠型零件簿」...等檔案下載服務。

經銷商或建築師、設計師請與公司直接聯繫service@ykal.com或來電洽詢 (06)6525533，我們將依照您的需求提供技術協助及價格洽詢。
